Bezvýkopové technologie představují moderní a šetrný způsob pokládky inženýrských sítí bez nutnosti klasických výkopů. Díky přesnému řízení směru vrtu je možné realizovat i technicky náročné trasy, vyhýbat se známým i neočekávaným překážkám pod povrchem a minimalizovat zásahy do okolí.
Hlavní výhody technologie
- Minimální zásah do komunikací a okolní zástavby
- Výrazně nižší náklady na uvedení povrchu do původního stavu
- Zachování provozu na komunikacích bez nutnosti objížděk
- Omezení hlučnosti, prašnosti a dopadů na životní prostředí
- Rychlá a efektivní realizace i ve stísněných podmínkách
Oblasti použití
Technologie HDD je vhodná zejména pro:
- Bezvýkopové položení potrubí z PE a PP (svařované natupo v celé délce)
- Ocelové chráničky
- Ocelové potrubí s cementovou ochrannou vrstvou (např. pro vysokotlaký plyn)
- Litinová potrubí
- Gravitační kanalizace
Realizujeme pokládky do průměru potrubí D 750 mm.
Nejdelší realizovaný vrt: 350 m pro potrubí D 350 mm. (vodovod)
U gravitačních kanalizací jsou pro úspěšnou realizaci zásadní:
- vhodné půdní podmínky
- minimální podélný spád 1,5 %
Vhodnost dle geologických podmínek
Efektivita bezvýkopových technologií je závislá na typu podloží.
Standardní podmínky:
- hlinité půdy
- jíly bez podílu kameniva
- písky
Komplikovanější podmínky:
- hrubé štěrky
- kamenité a nesoudržné zeminy
- horniny maximální pevnosti v prostém tlaku do 180 MPa

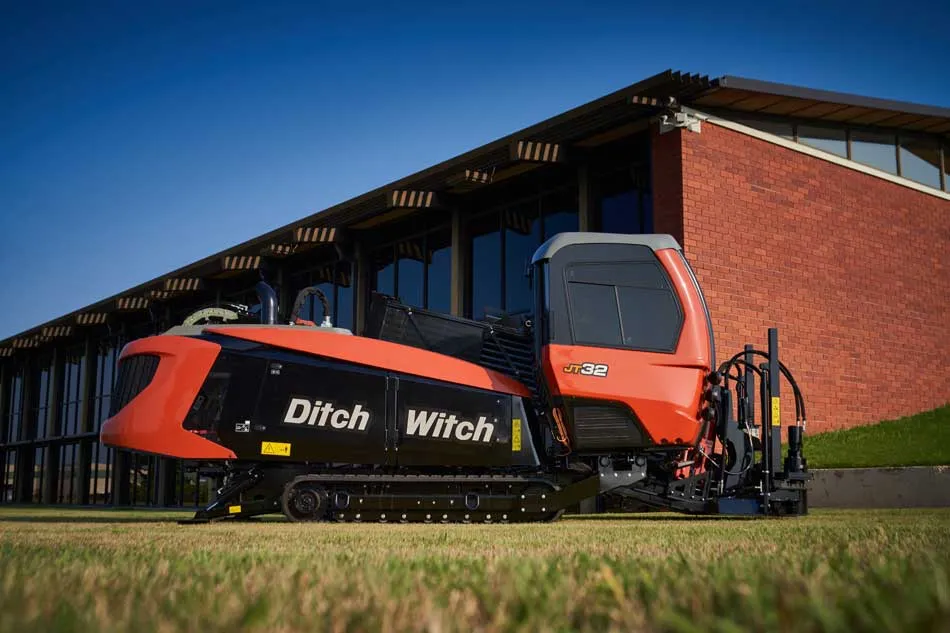

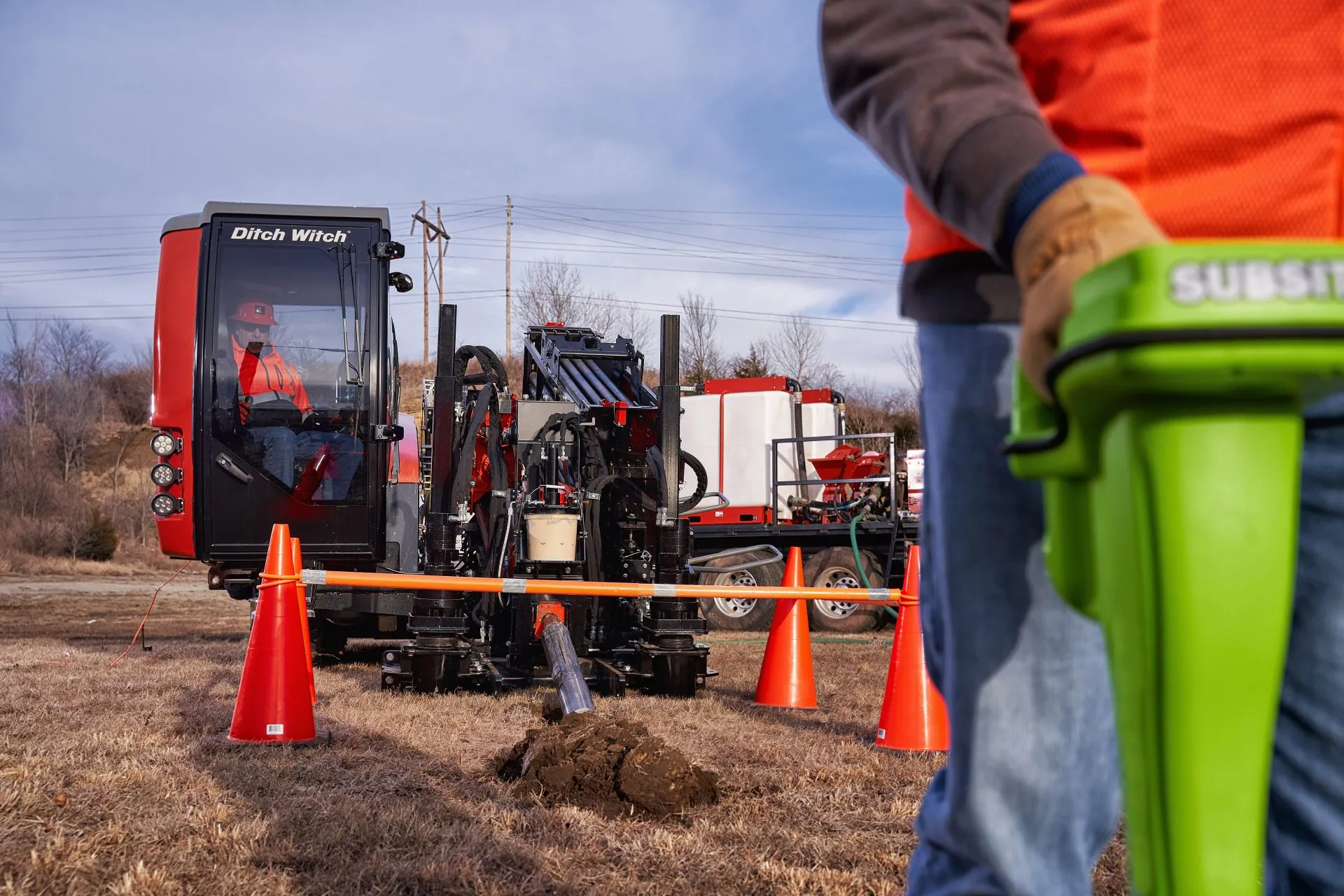

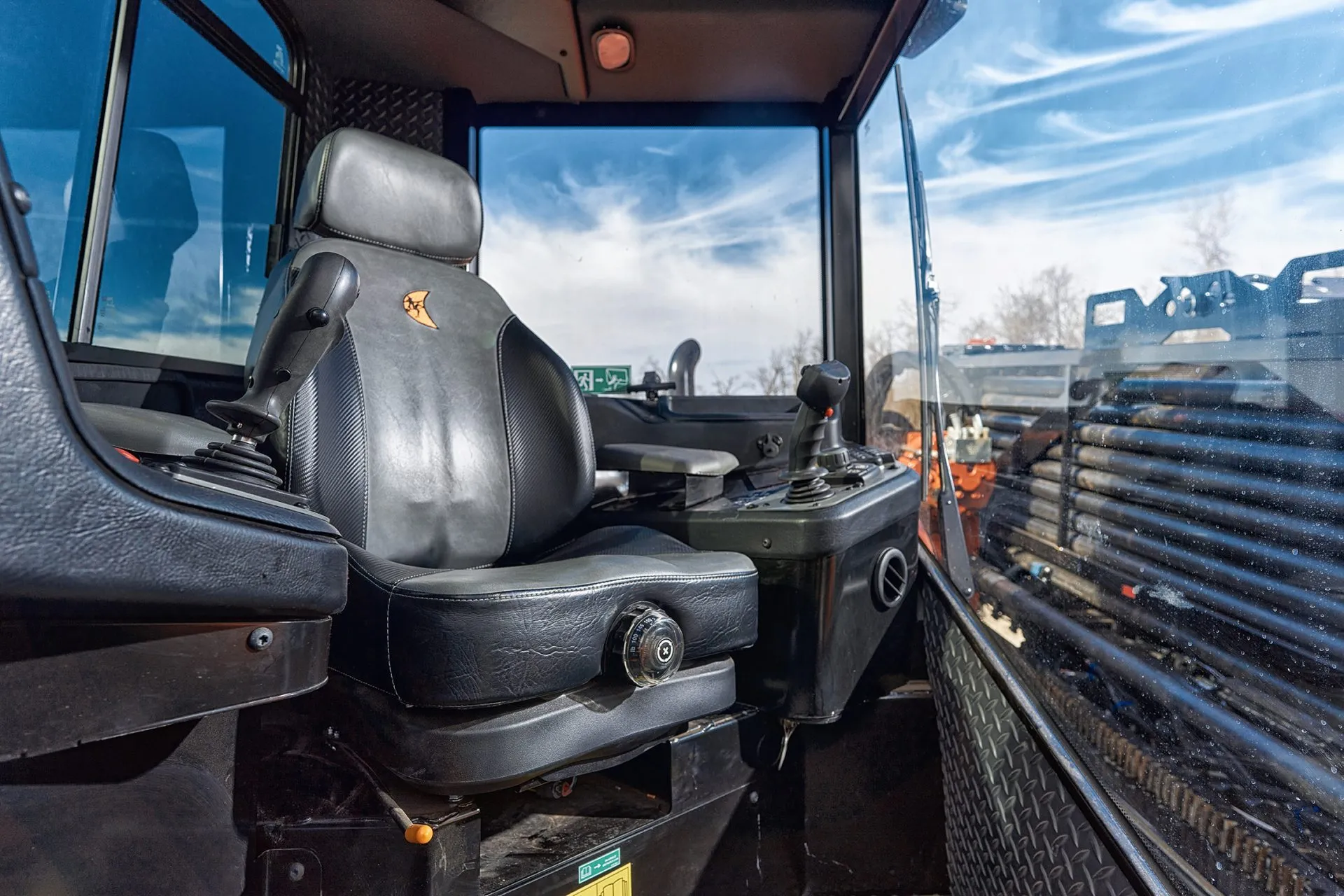

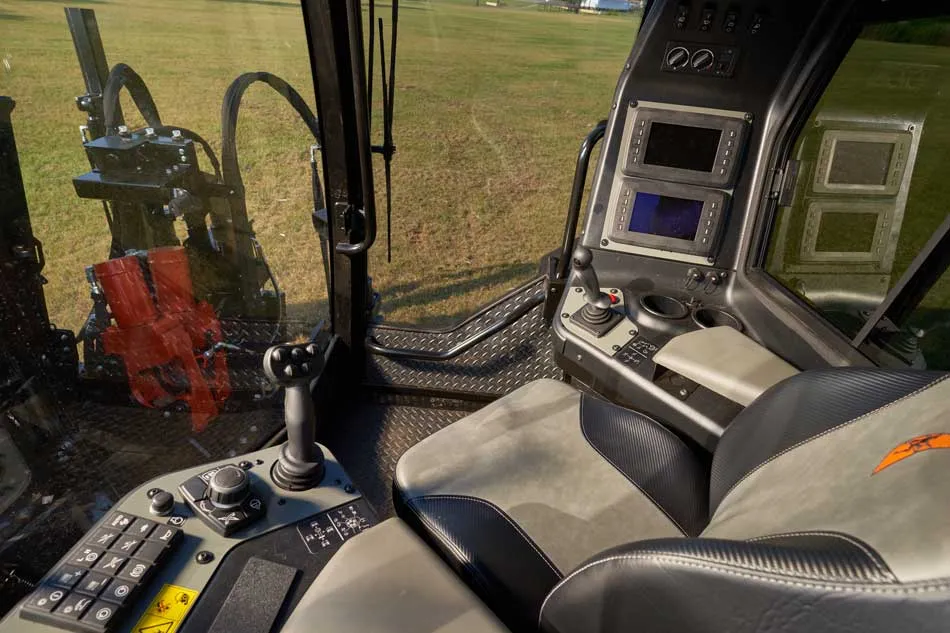

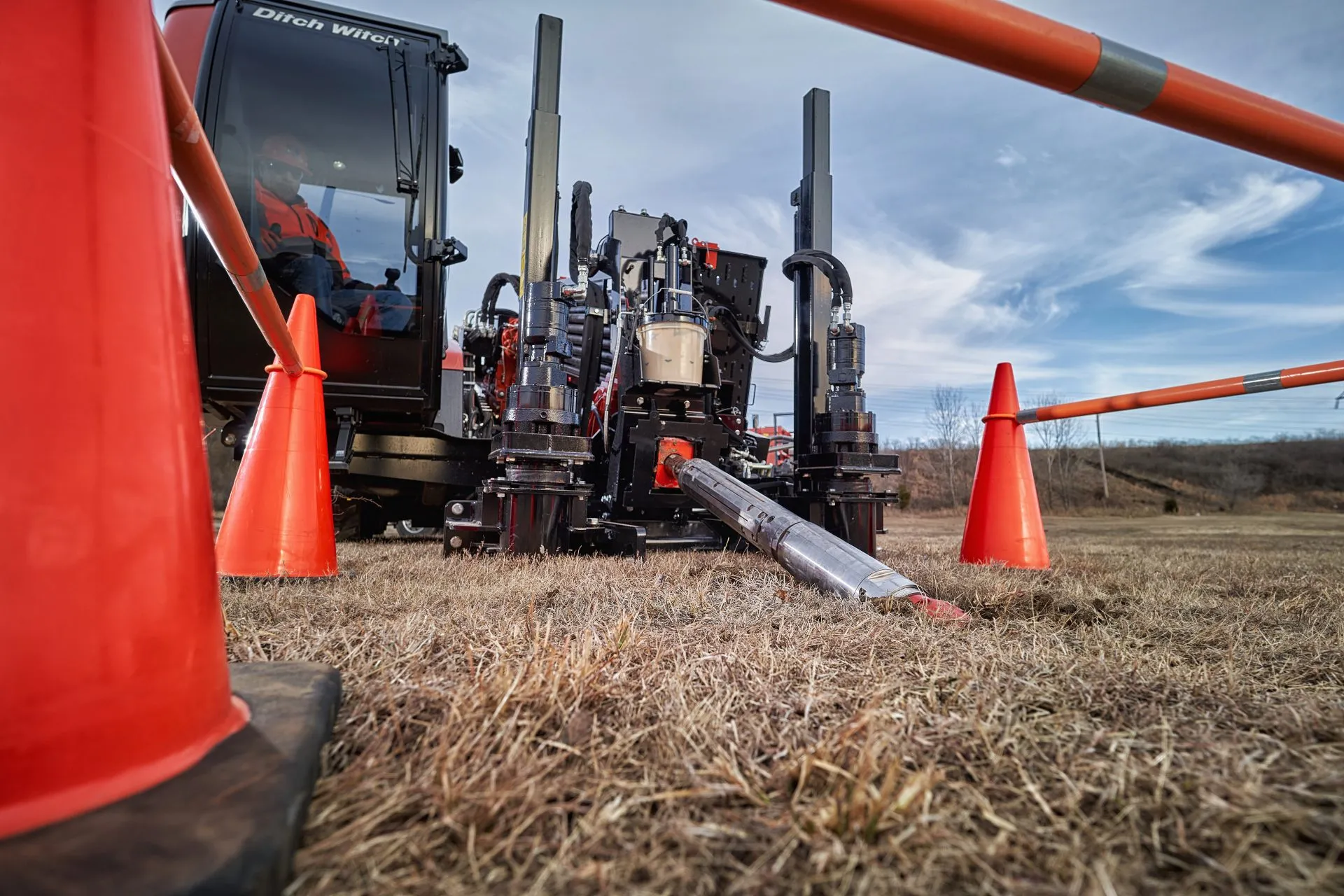

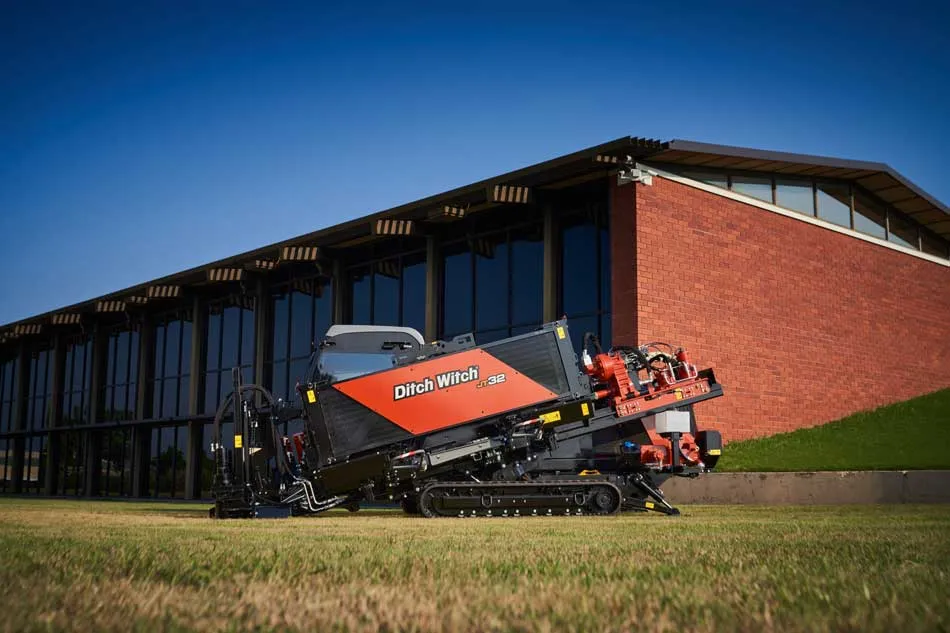

V náročných podmínkách využíváme speciální vrtné nástroje typu TriHawk a soupravu Ditch Witch JT40 All Terrain s duálními vrtnými tyčemi a valivými dláty pro vrtání ve skalním prostředí.
Vstupní a výstupní jámy
Ve většině případů zajišťuje vstupní a výstupní jámy investor, resp. objednatel v rámci souvisejících zemních prací. Jejich přesné umístění a rozměr je dohodnut před zahájením prací dle místních podmínek a projektové dokumentace.
Typické parametry:
- půdorys: minimálně cca 2 m × 2 m (dle průměru potrubí)
- hloubka: obvykle 0,5 m pod úrovní dna vtahovaného potrubí
- maximální délka vstupní jámy ve směru vrtu: 3,0 m

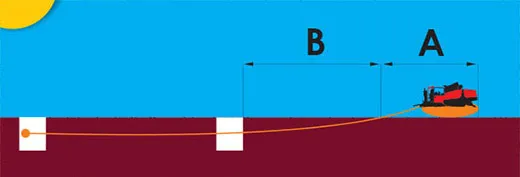

U technologie HDD je vrtná souprava umístěna před vstupní jámou, což umožňuje menší rozměr startovací jámy, avšak vyžaduje dostatečný prostor pro ustavení stroje před startovací jámou (délka souprav cca 3,8–6,5 m).
https://https://talpagroup.cz//wp-content/uploads/2026/08/schema-krtek-150×150.webp
Technické parametry vrtání
- Vstupní úhel lafety: 20–35 % od roviny terénu
- Minimální vzdálenost paralelních vrtů: 0,5 m
- Poloměr zakřivení standardních vrtných tyčí: 30–55 m
- Duální tyče (pro těžké podmínky): max. ohyb 2 % / m
Minimální hloubky rozšiřování (ochrana povrchu)
- Kompaktní rozšiřovač: min. 10× vnější průměr rozšiřovače
- Fluted rozšiřovač: min. 8× průměr
- Řezací rozšiřovač: min. 7× průměr
Moderní řešení pro náročné projekty
Bezvýkopová technologie HDD je ideálním řešením pro křížení komunikací, vodních toků, železnic i hustě zastavěných oblastí. Umožňuje přesnou, bezpečnou a ekonomicky efektivní realizaci inženýrských sítí s minimálním dopadem na okolí.
V případě zájmu vám rádi navrhneme optimální technické řešení konkrétního projektu.
